Versuchsanlage zur Produktion von Elektroauto-Akkuzellen läuft erfolgreich
5 Minuten Lesezeit
Derzeit sind Elektroautos noch teurer als PKW mit Verbrennungsmotoren, einer der größten Kostenposten bei den Elektrofahrzeugen ist die Batterieeinheit. Das ZSW konnte eine industrielle Pilotfertigung erfolgreich etablieren, damit könnten die Stromspeicher in Zukunft schneller günstiger werden.

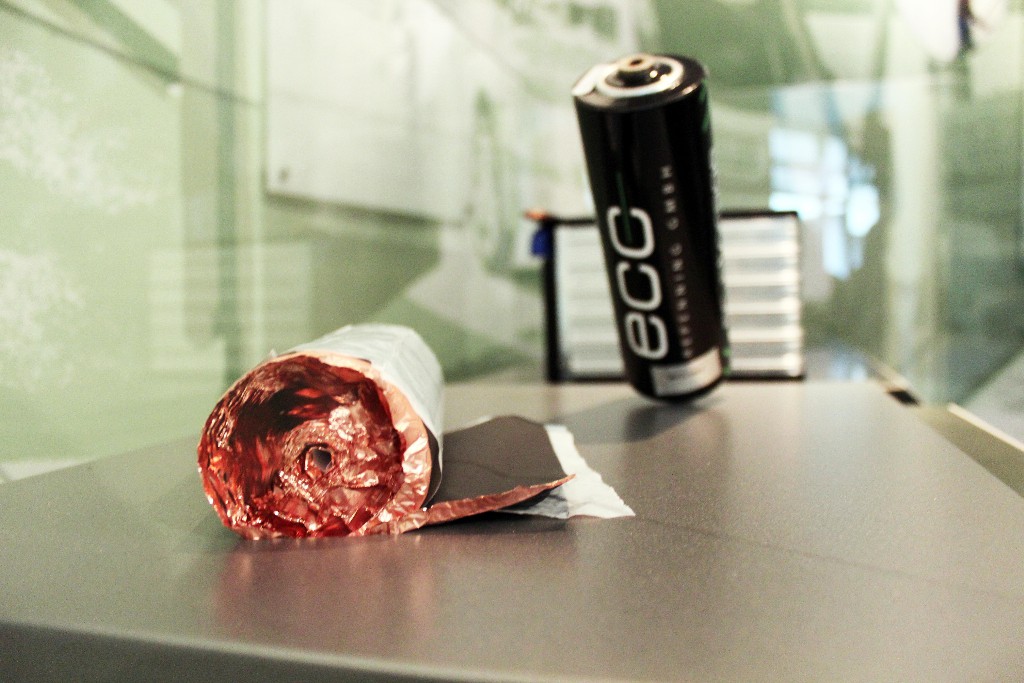

Symbolbild. Eine runde Akkuzelle, wie sie für Elektrofahrzeuge eingesetzt wird.Eine solche Lithium-Ionen Akkuzelle hat einen Energiegehalt von 2,35 kWh, die Energiedichte liegt bei 140 Wh/kg. Das Gewicht liegt bei 17,5 Kg.
Da immer mehr Autohersteller Elektro- und Plug-In Hybridautos produzieren, steigt dementsprechend die nachfrage nach Stromspeichern. Derzeit werden die Lithium-Ionen Akkuzellen am häufigsten als Stromspeicher für Elektrofahrzeuge verwendet, allerdings sind die Akkumulatoren noch vergleichsweise teuer. Allerdings gibt es immer mehr Unternehmen und Universitäten, welche in dem Bereich tätig sind.
(Pressemitteilung des ZSW:)
So ist es den Forschern des Zentrum für Sonnenenergie- und Wasserstoff-Forschung Baden-Württemberg (ZSW) gelungen, in einer Pilotanlage zur industriellen Fertigung automobiltaugliche Lithium-Ionen-Zellen zu produzieren. Die Standardzellen im PHEV-1-Format wurden vollautomatisch mit hoher Produktionsgeschwindigkeit hergestellt. Die vom Bundesministerium für Bildung und Forschung und dem Land Baden-Württemberg geförderte Pilotfertigung am ZSW ist auf einer Fläche von mehr als 3.000 Quadratmetern mit speziell entwickelten Produktionsanlagen ausgerüstet und wird seit gut einem Jahr betrieben.
Mit den Arbeiten an der Produktionsanlage wurde Anfang 2015 begonnen, seit dem konnten die Verantwortlichen eine Menge Erfahrungen in dem Bereich sammeln.
Die technologischen Hürden für eine kommerzielle Produktion von Batteriezellen hierzulande sind mit den auf der ZSW-Pilotanlage gesammelten Erfahrungen deutlich reduziert worden.
Prof. Dr. Werner Tillmetz (ZSW-Vorstand und Leiter des Geschäftsbereichs Elektrochemische Energietechnologien) sagt:
„Für Deutschland ist der Aufbau einer Produktion von automobiltauglichen Batteriezellen eine einmalige Chance, um die Wertschöpfung und Wettbewerbsfähigkeit zu erhalten“… „Jetzt müssen noch die Hebel in der Industrie und bei den Zulieferern umgelegt werden.“
Einige Unternehmen haben das bereits erkannt und sich bei den technologischen Vorarbeiten engagiert: BASF, BMW, Daimler, Elring Klinger, Manz, Robert Bosch, Rockwood Lithium, SGL Carbon und Siemens. Die vorwettbewerbliche Forschungsplattform im ZSW-Labor für Batterietechnologie (eLaB) in Ulm steht allen Unternehmen und Forschungseinrichtungen zur Produktionsforschung für Batteriezellen mit fortschrittlichen Materialien und Herstellverfahren zur Verfügung.
Über 1.300 Kilogramm Aktivmaterial und 11 Kilometer Elektrodenfolien verarbeitet
Seit der Inbetriebnahme vor einem Jahr verarbeitete das ZSW 1.300 Kilogramm an Aktivmaterialien zu Pasten, beschichtete 11 Kilometer Elektrodenfolien und assemblierte daraus weit mehr als tausend Zellen vollautomatisch. Dabei konnte die geforderte Produktionsgeschwindigkeit von einer Minute pro Zelle und die kontinuierliche Reduktion der Ausschussraten erfolgreich demonstriert werden.
Tillmetz dazu:
„Im ersten Jahr Betrieb der Pilotfertigung haben wir enorm viel an Erfahrung zur Herstellung von automobiltauglichen Lithium-Ionen-Zellen gewonnen und gewinnen jeden Tag neue, wertvolle Erfahrungen hinzu, die extrem wertvoll für die erfolgreiche Etablierung einer kommerziellen Fertigung sind“.
Um alle Anforderungen für künftige Zellen beispielsweise in Bezug auf Kapazität oder Lebensdauer erfüllen zu können, sind weitere Entwicklungsanstrengungen nötig. Dennoch zeigen die aktuellen Ergebnisse, welche beeindruckenden Erfolge die deutsche Industrie zusammen mit der Forschung in den vergangenen Jahren erzielt hat. War doch das Verständnis über den gesamten Produktionsprozess für Lithium-Ionen-Zellen – von der Elektrodenherstellung über die Zellmontage bis zur Formierung und Prüfung – bislang nur bei sehr wenigen deutschen Experten vorhanden.
Für die Qualifikation der Herstellprozesse verwendeten die Forscher die heute weltweit am weitesten verbreitete Materialkombination Lithium-Nickel-Mangan-
Weltweiter E-Auto-Boom – Chance für die deutsche Industrie
Elektrofahrzeuge sind weltweit auf dem Vormarsch. 2015 wurden mehr als 500.000 weltweit produziert. Derzeit entstehen vor allem in Asien neue Fabriken, um der stark steigenden Nachfrage der Automobilindustrie nach Batterien gerecht zu werden.
Lithium-Ionen-Zellen sind das Herzstück von Elektroautos. Sie bestimmen die Reichweite, Sicherheit und Kosten eines E-Fahrzeuges und tragen mit bis zu 40 Prozent zur Wertschöpfung bei. Eine nationale Produktion von Batteriezellen bietet die Chance, die heute für Deutschland sehr umfangreiche und wichtige Wertschöpfungstiefe in der Automobilindustrie auch künftig aufrecht zu erhalten.
——————————
Forschungsplattform für die seriennahe Produktion von Lithium-Ionen-Zellen
ZSW-Labor für Batterietechnologie (eLaB), Ulm
Die Batteriezellenfertigung erfolgt in acht Schritten:
– Homogenisieren und Abwiegen der Aktivmaterialien und Additive
– Mischstationen zur Herstellung der Beschichtungspasten
– Beschichtung der Kollektorfolien
– Trocknung der Elektroden
– Verdichtung der Elektrodenschichten über Kalander
– Zuschneiden der Elektrodenfolien
– Vollautomatische Assemblierung aller Zellenkomponenten
– Erstes Laden (Formieren) der Zellen
Die Anlagen erlauben eine Fertigung von einigen hundert PHEV-1 Zellen pro Tag mit reproduzierbarer, hoher Qualität. Der modulare Aufbau der Produktionsanlagen bietet entlang der gesamten Wertschöpfungskette die Möglichkeit, neue Verfahren und Anlagenkomponenten in einer prozesssicheren Testumgebung zu erproben.
Das Bundesministerium für Bildung und Forschung (BMBF) förderte die Anlagenausrüstung mit 25,7 Millionen Euro. Das Ministerium für Finanzen und Wirtschaft Baden-Württemberg (MFW) bezuschusste die Gebäudeerweiterung mit sechs Millionen Euro.
(Quelle: Pressemitteilung des Zentrum für Sonnenenergie- und Wasserstoff-Forschung Baden-Württemberg (ZSW), )
